NA2XC2Y(2OL)
Norma
Internacional : IEC 60332-1-2; IEC 60684-2; IEC 60754-1; IEC 60754-2; IEC 61034-2
Nacional : ASTM B 231; ICEA S-93-639; ICEA S-94-649; ICEA T-34-664; UL 2556
Aplicación
Distribucion de energia en media tension. Como alimentadores de transformadores en sub-estaciones. En centrales electricas, instalaciones industriales y de maniobra, en urbanizaciones e instalaciones mineras, en lugares secos o humedos.
Principales características
Excelentes propiedades contra el envejecimiento por calor. Con bloqueo longitudinal de humedad entre y sobre el conductor de fase; y debajo y sobre el conductor concentrico. Resistencia a la abrasión, humedad y a los rayos solares. Adecuada resistencia a las grasas y aceites. Baja emision de humos densos y libre de halogenos. No propaga la llama.
Características generales
|
Material del conductor |
Aluminio 1350 |
|
Material del semi-conductor interno |
Compuesto extruído |
|
Material de aislamiento |
XLPE-TR |
|
Material del semi-conductor externo |
Compuesto extruído pelable |
|
Conductor concéntrico |
Alambres de cobre aplicados helicoidalmente |
|
Cubierta exterior |
HDPE-UV |
|
Libre de halógenos |
IEC 60754-1 |
|
Resistencia a Radiación Ultravioleta |
UL 2556 – Resistencia a los rayos solares |
|
Resistencia a aceites |
ICEA S-93-639 |
|
Toxicidad de los gases |
Baja Toxicidad IEC 60684-2 |
|
Corrosividad de los gases |
Baja pH Corrosividad IEC 60754-2 |
|
Densidad de los humos |
IEC 61034-2 |
|
No propagación de la llama |
IEC 60332-1-2; FT1 |
|
Estanqueidad longitudinal al agua |
Conductor y pantalla ICEA T-34-664 |
|
Temperatura máxima operación |
90°C |
|
Temperatura de sobrecarga de emergencia |
130°C |
|
Temperatura máxima del conductor en corto-circuito |
250°C |
|
Temperatura máxima operación |
90°C |
|
Temperatura de sobrecarga de emergencia |
130°C |
|
Temperatura máxima del conductor en corto-circuito |
250°C |
NA2XC2Y(2OL) 15 kV NC; Cub. HDPE

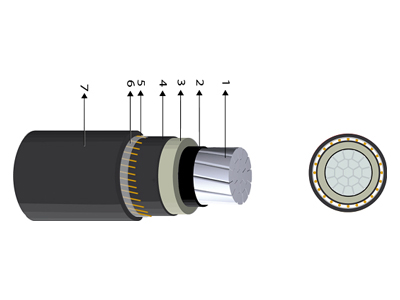

Construcción
1. Conductor: Aluminio compactado 1350, clase B (con bloqueo longitudinal de humedad entre y sobre el conductor de fase).
2. Semi-conductor interno: Compuesto extruido.
3. Aislamiento: Polietileno reticulado XLPE-TR (Tree retardant).
4. Semi-conductor externo: Compuesto extruido pelable.
Estos tres últimos componentes extruidos en CV (vulcanización continua) de triple extrusión en el proceso de curado en seco.
5. Conductor concentrico: Alambres de cobre colocados helicoidalmente neutro concentrico, de acuerdo a la norma ICEA S-94-649 (con bloqueo longitudinal de humedad debajo y sobre el conductor concentrico).
6. Cubierta externa: Polietileno Alta Densidad HDPE-UV.
Características eléctricas 15kV
|
Color de cubierta |
Negro – UV |
|
Libre de halógenos |
IEC 60754-1 |
|
Nivel de Aislamento |
100% |
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
35,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
35,0kV |
|
Descarga Parcial Máxima |
5pC |
|
Tensión de Impulso |
110kV |
|
Nombre |
Calibre conductor (kcmil) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Conf. Cond. Concent. (NC) |
Diám. Sobre Cond. Concéntrico (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
NA2XC2Y(2OL) 15 kV 500 kcmil NC33 |
500 |
18,9 |
30,0 |
1/3 |
38 |
44,7 |
2049 |
Características eléctricas 35kV
|
Color de cubierta |
Negro – UV |
|
Libre de halógenos |
IEC 60754-1 |
|
Nivel de Aislamento |
100% |
|
Rigidez dieléctrica mínima en CA (conductor-pantalla) |
69,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
69,0kV |
|
Descarga Parcial Máxima |
5pC |
|
Tensión de Impulso |
200kV |
|
Nombre |
Calibre (AWG) |
Calibre conductor (kcmil) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Conf. Cond. Concent. (NC) |
Diám. Sobre Cond. Concent. (mm) |
Diám. sobre cubierta (mm) |
|
NA2XC2Y(2OL) 35 kV 3/0 AWG NC33 |
3/0 |
|
10,9 |
29,1 |
1/3 |
36,2 |
41,4 |
|
NA2XC2Y(2OL) 35 kV 350 kcmil NC33 |
|
350 |
15,8 |
34,0 |
1/3 |
41,1 |
47,8 |
|
NA2XC2Y(2OL) 35 kV 750 kcmil NC33 |
|
750 |
23,2 |
41,4 |
1/3 |
50,3 |
56,9 |
|
NA2XC2Y(2OL) 35 kV 1000 kcmil NC33 |
|
1000 |
26,8 |
45,0 |
1/3 |
54,9 |
61,6 |
|
NA2XC2Y(2OL) 35 kV 1250 kcmil NC33 |
|
1250 |
30,0 |
48,4 |
1/3 |
58,3 |
65 |
NA2XC2Y(2OL) ; Cub. HDPE; Resist. UV; GNF ES.03427.CO Ed. 4
Construcción
1. Conductor: Aluminio compactado 1350, clase B (con bloqueo longitudinal de humedad entre y sobre el conductor de fase).
2. Semi-conductor interno: Compuesto extruido.
3. Aislamiento: Polietileno reticulado XLPE-TR (Tree retardant).
4. Semi-conductor externo: Compuesto extruido pelable.
Estos tres ultimos componentes extruidos en CV (vulcanizacion continua) de triple extrusion en el proceso de curado en seco.
5. Conductor concentrico: Alambres de cobre colocados helicoidalmente, neutro concentrico de acuerdo a la norma GNF ES.03427.CO Ed. 4 (con bloqueo longitudinal de humedad debajo y sobre el conductor concentrico).
6. Cubierta externa: Polietileno de alta densidad HDPE-UV.
Características eléctricas 15kV
|
Color de cubierta |
Rojo – UV |
|
Nivel de Aislamento |
100% |
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
35,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
17,3kV |
|
Descarga Parcial Máxima |
5pC |
|
Nombre |
Calibre (AWG) |
Calibre conductor (kcmil) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Conf. Cond. Concent. (NC) |
Diám. Sobre Cond. Concent. (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
NA2XC2Y(2OL) 15 kV 1/0 AWG NC100 |
1/0 |
|
8,6 |
19,9 |
1 |
26,5 |
31,6 |
938 |
|
NA2XC2Y(2OL) 15 kV 4/0 AWG NC33 |
4/0 |
|
12,2 |
23,9 |
1/3 |
30,4 |
35,6 |
1088 |
|
NA2XC2Y(2OL) 15 kV 500 kcmil NC33 |
|
500 |
18,9 |
30,6 |
1/3 |
38,5 |
44,2 |
2011 |
|
NA2XC2Y(2OL) 15 kV 750 kcmil NC33 |
|
750 |
23,2 |
34,9 |
1/3 |
42,8 |
48,5 |
2728 |
Características eléctricas 35kV
|
Color de cubierta |
Rojo – UV |
|
Nivel de Aislamento |
100% |
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
69,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
40,4kV |
|
Descarga Parcial Máxima |
5pC |
|
Nombre |
Calibre (AWG) |
Calibre conductor (kcmil) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Conf. Cond. Concent. (NC) |
Diám. Sobre Cond. Concéntrico (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
NA2XC2Y(2OL) 35 kV 1/0 AWG NC100 |
1/0 |
|
8,6 |
28,8 |
1 |
35,9 |
41,1 |
1372 |
|
NA2XC2Y(2OL) 35 kV 4/0 AWG NC33 |
4/0 |
|
12,2 |
32,8 |
1/3 |
39,9 |
45 |
1577 |
|
NA2XC2Y(2OL) 35 kV 500 kcmil NC33 |
|
500 |
18,9 |
39,4 |
1/3 |
47,7 |
54,4 |
2653 |
NA2XC2Y(2OL) ; Cub. HDPE; Resist. UV; GNF ES.06710 Ed.1
Construcción
1. Conductor: Aluminio compactado 1350, clase B (con bloqueo longitudinal de humedad entre el conductor de fase).
2. Semi-conductor interno: Compuesto extruido.
3. Aislamiento: Polietileno reticulado XLPE-TR (Tree retardant).
4. Semi-conductor externo: Compuesto extruido pelable.
Estos tres ultimos componentes extruidos en CV (vulcanizacion continua) de triple extrusion en el proceso de curado en seco.
5. Conductor concentrico: Alambres de cobre colocados helicoidalmente, neutro concentrico de acuerdo a la norma GNF ES.06710 Ed.1 (con bloqueo longitudinal de humedad debajo y sobre el conductor concentrico).
6. Cubierta externa: Polietileno de alta densidad HDPE-UV.
Características eléctricas 15kV
|
Color de cubierta |
Rojo – UV |
|
Nivel de Aislamento |
100% |
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
35,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
35,0kV |
|
Descarga Parcial Máxima |
5pC |
|
Nombre |
Calibre (AWG) |
Calibre cond. (kcmil) |
Diam. Cond. (mm) |
Diám. sobre aislam. (mm) |
Conf. Cond. Concent. (NC) |
Diám. Sobre Cond. Concent. (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
NA2XC2Y(2OL) 15 kV 1/0 AWG NC100 |
1/0 |
|
8,5 |
18,8 |
1 |
25,3 |
30 |
910 |
|
NA2XC2Y(2OL) 15 kV 4/0 AWG NC33 |
4/0 |
|
12,2 |
22,4 |
1/3 |
28,9 |
34,1 |
1052 |
|
NA2XC2Y(2OL) 15 kV 500 kcmil NC33 |
|
500 |
18,9 |
29,0 |
1/3 |
37 |
42,1 |
1948 |
|
NA2XC2Y(2OL) 15 kV 750 kcmil NC33 |
|
750 |
23,2 |
33,3 |
1/3 |
41,3 |
46,4 |
2663 |
Características eléctricas 35kV
|
Color de cubierta |
Rojo – UV |
|
Nivel de Aislamento |
100% |
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
69,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
69,0kV |
|
Descarga Parcial Máxima |
5pC |
|
Nombre |
Calibre (AWG) |
Calibre conductor (kcmil) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Conf. Cond. Concent. (NC) |
Diám. Sobre Cond. Concéntrico (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
NA2XC2Y(2OL) 35 kV 1/0 AWG NC33 |
4/0 |
|
12,2 |
31,3 |
1/3 |
38,4 |
43,5 |
1521 |
|
NA2XC2Y(2OL) 35 kV 500 kcmil NC33 |
|
500 |
18,9 |
37,9 |
1/3 |
45,8 |
52,5 |
2589 |
NA2XC2Y(2OL) 15 kV NC; Cub. HDPE; Resist. UV; ICEA S-66-524; ICEA S-94-649
Construcción
1. Conductor: Aluminio compactado 1350, clase B (con bloqueo longitudinal de humedad entre y sobre el conductor de fase).
2. Semi-conductor interno: Compuesto extruido.
3. Aislamiento: Polietileno reticulado XLPE-TR (Tree retardant).
4. Semi-conductor externo: Compuesto extruido pelable.
Estos tres ultimos componentes extruidos en CV (vulcanizacion continua) de triple extrusion en el proceso de curado en seco.
5. Conductor concentrico: Alambres de cobre colocados helicoidalmente (con bloqueo longitudinal de humedad debajo del conductor concentrico).
6. Cubierta externa penetrante: Polietileno de Alta Densidad HDPE-UV.
Características eléctricas 15kV
|
Color de cubierta |
Negro – UV |
|
Nivel de Aislamento |
100% |
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
27,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
11,0kV |
|
Descarga Parcial Máxima |
5pC |
|
Tensión de Impulso |
110kV |
|
Nombre |
Calibre (AWG) |
Calibre cond. (kcmil) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Conf. Cond. Concent. (NC) |
Diám. Sobre Cond. Concéntrico (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
NA2XC2Y(2OL) 15 kV 1/0 AWG NC100 |
1/0 |
|
8,6 |
19,9 |
1 |
26,5 |
31,6 |
938 |
|
NA2XC2Y(2OL) 15 kV 4/0 AWG NC33 |
4/0 |
|
12,2 |
23,9 |
1/3 |
30,4 |
35,6 |
1088 |
|
NA2XC2Y(2OL) 15 kV 500 kcmil NC33 |
|
500 |
18,9 |
30,6 |
1/3 |
38,5 |
45,2 |
2078 |
|
NA2XC2Y(2OL) 15 kV 750 kcmil NC33 |
|
750 |
23,2 |
34,9 |
1/3 |
42,8 |
49,5 |
2802 |
NA2XC2Y(2OL) 15 kV NC; EPM ET-TD-ME01-11-2
Construcción
1. Conductor: Aluminio compactado 1350, clase B (con bloqueo longitudinal de humedad entre y sobre el conductor de fase).
2. Semi-conductor interno: Compuesto extruido.
3. Aislamiento: Polietileno reticulado XLPE-TR (Tree retardant).
4. Semi-conductor externo: Compuesto extruido pelable.
Estos tres ultimos componentes extruidos en CV (vulcanizacion continua) de triple extrusion en el proceso de curado en seco.
5. Conductor concentrico: Alambres de cobre colocados helicoidalmente, neutro concentrico de acuerdo a la especificacion ET-TD-ME01-11 (con bloqueo longitudinal de humedad debajo del conductor concentrico).
6. Cubierta externa penetrante: Polietileno Lineal de Baja Densidad LLDPE-UV.
Características eléctricas 15kV
|
Color de cubierta |
Negro – UV |
|
Nivel de Aislamento |
100% |
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
35,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
35,0kV |
|
Descarga Parcial Máxima |
5pC |
|
Tensión de Impulso |
110kV |
|
Nombre |
Calibre (AWG) |
Calibre conductor (kcmil) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Conf. Cond. Concent. (NC) |
Diám. Sobre Cond. Concéntrico (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
NA2XC2Y(2OL) 15 kV 4/0 AWG NC100 |
4/0 |
|
12,2 |
23,4 |
1 |
32,5 |
34,8 |
1911 |
|
NA2XC2Y(2OL) 15 kV 250 kcmil NC100 |
|
250 |
13,4 |
24,5 |
1 |
32,9 |
35,3 |
1786 |
NA2XC2Y(2OL) 35 kV NC; Cub. LLDPE; Resist. UV
Construcción
1. Conductor: Aluminio compactado 1350, clase B (con bloqueo longitudinal de humedad entre y sobre el conductor de fase).
2. Semi-conductor interno: Compuesto extruído.
3. Aislamiento: Polietileno reticulado XLPE-TR (Tree retardant).
4. Semi-conductor externo: Compuesto extruído pelable.
Estos tres últimos componentes extruidos en CV (vulcanización continua) de triple extrusión en el proceso de curado en seco.
5. Conductor concéntrico: Alambres de cobre colocados helicoidalmente neutro concéntrico de acuerdo a la norma ICEA S-94-649 (con bloqueo longitudinal de humedad debajo y sobre el conductor concéntrico).
6. Cubierta externa: Polietileno lineal de baja densidad LLDPE-UV.
Características eléctricas 35kV
|
Color de cubierta |
Negro – UV |
|
Nivel de Aislamento |
100% |
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
69,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
69,0kV |
|
Descarga Parcial Máxima |
5pC |
|
Tensión de Impulso |
200kV |
|
Nombre |
Calibre (AWG) |
Calibre conductor (kcmil) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Conf. Cond. Concent. (NC) |
Diám. Sobre Cond. Concéntrico (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
NA2XC2Y(2OL) 35 kV 4/0 AWG NC33 |
4/0 |
|
12,2 |
32,0 |
1/3 |
38,4 |
45,1 |
1620 |
|
NA2XC2Y(2OL) 35 kV 350 kcmil NC33 |
|
350 |
15,8 |
35,6 |
1/3 |
42,7 |
49,3 |
2103 |
|
NA2XC2Y(2OL) 35 kV 500 kcmil NC33 |
|
500 |
18,0 |
38,6 |
1/3 |
46,6 |
53,3 |
2647 |
|
NA2XC2Y(2OL) 35 kV 750 kcmil NC33 |
|
750 |
23,2 |
42,9 |
1/3 |
51,8 |
58,5 |
3443 |
ENSA NO.MA.08.09
Construcción
1. Conductor: Aluminio compactado 1350, clase B (con bloqueo longitudinal de humedad entre y sobre el conductor de fase).
2. Semi-conductor interno: Compuesto extruído.
3. Aislamiento: Polietileno reticulado XLPE-TR (Tree retardant).
4. Semi-conductor externo: Compuesto extruído pelable.
Estos tres últimos componentes extruidos en CV (vulcanización continua) de triple extrusión en el proceso de curado en seco.
5. Conductor concéntrico: Alambres de cobre colocados helicoidalmente, neutro concéntrico de acuerdo a la norma ENSA NO.MA.08.09.
6. Cubierta externa: Polietileno lineal de baja densidad LLDPE-UV.
|
Color de cubierta |
Negro – UV |
|
Nivel de Aislamento |
100% |
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
69,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
69,0kV |
|
Descarga Parcial Máxima |
5pC |
|
Nombre |
Calibre (AWG) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Conf. Cond. Concent. (NC) |
Diám. Sobre Cond. Concéntrico (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
NA2XC2Y(OL) 35 kV 1/0 AWG NC33 |
1/0 |
8,6 |
28,8 |
44199 |
35,2 |
38,6 |
1639 |
