Aplicación
Cable empleado en las redes de distribución primaria aérea en disposición compacta y horizontal. La instalación será realizada principalmente en zonas arboladas a fin de reducir el impacto de contactos ambientales en ramas. No es un cable aislado, sino un cable protegido.

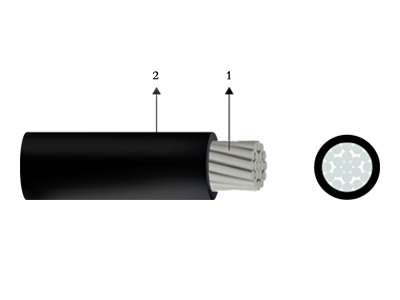

Construcción
1. Conductor: Aluminio compactado 1350, clase 2.
2. Semi-conductor: Compuesto extruido sobre conductor. (con o sin)
3. Cubierta interior: Polietileno reticulado XLPE.
NORMA
Internacional : IEC 60228
Nacional : ABNT NBR 11873; NTP-IEC 60228; ICEA T-31-610
Principales características
Buenas propiedades contra el envejecimiento por calor. Resistente a la abrasión, humedad, rayos solares y a las descargas superficiales (tracking y carbonización). La protección no debe considerarse como aislamiento.
Conductor de aluminio con cubierto 15kV
Características
|
Material del conductor |
Aluminio 1350 |
|
Material del semi-conductor interno |
Compuesto extruído (con o sin) |
|
Cubierta exterior |
XLPE-Antitracking |
|
Color de cubierta |
Negro |
|
Tensión de operación |
15kV |
|
Rigidez dieléctrica |
18,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Resistencia a Radiación Ultravioleta |
Sí |
|
Anti tracking |
Sí |
|
Temperatura máxima operación |
90°C |
|
Temperatura de sobrecarga de emergencia |
100°C |
|
Temperatura máxima del conductor en corto-circuito |
250°C |
Parámetro de construcción
Con semi-conductor
|
Sección (mm²) |
Diam. Conductor (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
50 |
7,9 |
15,2 |
254 |
|
185 |
15,8 |
23 |
706 |
|
240 |
18,0 |
25,3 |
883 |
Sin semi-conductor
|
Sección (mm²) |
Diam. Conductor (mm) |
Mín. espes. Cubierta (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
70 |
9,5 |
3,0 |
15,7 |
297 |
Conductor ICEA T-31-610 (con bloqueo longitudinal de humedad entre el conductor)
1 polar
|
Sección (mm²) |
Diam. Conductor (mm) |
Mín. espes. Cubierta (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
120 |
12,7 |
3,0 |
20,4 |
475 |
|
185 |
15,8 |
3,0 |
23,5 |
678 |
2 polares
|
Diam. Conductor (mm) |
Peso aprox. (kg/km) |
|
9,7 |
388 |
|
12,2 |
535 |
3 polares
|
Diam. Conductor (mm) |
Diam. sobre cub. Int (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
9,7 |
19 |
23,2 |
516 |
|
12,2 |
21,5 |
25,7 |
678 |
Nota: Las secciones de las tablas se sirven para su referencia. Más secciones para consultar.
Conductor de aluminio con cubierto 35kV
Características
|
Material del conductor |
Aluminio 1350 |
|
Material del semi-conductor interno |
Compuesto extruído |
|
Cubierta exterior |
XLPE-Antitracking |
|
Color de cubierta |
Negro |
|
Tensión de operación |
35kV |
|
Rigidez dieléctrica |
45,6kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Resistencia a Radiación Ultravioleta |
Sí |
|
Anti tracking |
Si |
|
Temperatura máxima operación |
90°C |
|
Temperatura de sobrecarga de emergencia |
100°C |
|
Temperatura máxima del conductor en corto-circuito |
250°C |
Parámetro de construcción
|
Sección (mm²) |
Diam. Conductor (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
70 |
9,5 |
26,2 |
622 |
|
185 |
15,8 |
32,4 |
1086 |
|
240 |
18,0 |
34,7 |
1291 |
Nota: Las secciones de las tablas se sirven para su referencia. Más secciones para consultar.
