NORMA
Internacional : IEC 60228; IEC 60332-1-2; IEC 60332-3-24 Cat.C; IEC 60502-2; IEC 60684-2; IEC 60754-1; IEC 60754-2; IEC 61034-2
Nacional : ICEA S-93-639; NTP-IEC 60228; NTP-IEC 60502-2; UL 2556
Aplicación
Distribución de energía en media tensión; aplicación directa en lugares de alta afluencia de público.

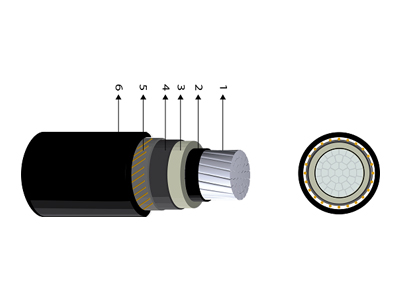

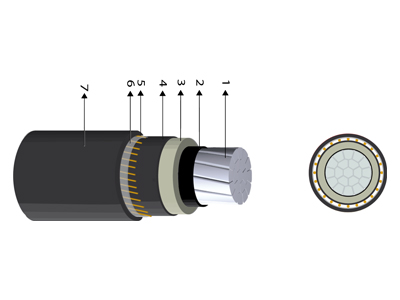

Construcción
1. Conductor: Aluminio compactado 1350, clase 2.
2. Semi- conductor interno: Compuesto extruído.
3. Aislamiento: Polietileno reticulado XLPE-TR (Tree retardant).
4. Semi-conductor externo: Compuesto extruído pelable.
Estos tres últimos componentes extruidos en CV (vulcanización continua) de triple extrusión en el proceso de curado en seco.
5. Pantalla: Cintas de cobre.
6. Cinta protectora al fuego.
7. Cubierta externa: Compuesto termoplástico libre de halógenos HFFR-UV.
Principales características
Excelentes propiedades contra el envejecimiento por calor. La cubierta exterior tiene las siguientes caracteristicas: No propaga el incendio, baja emisión de humos densos y libre de halógenos. Adecuada resistencia a los aceites. Resistencia a los rayos solares.
Características General
|
Material del conductor |
Aluminio 1350 |
|
Material del semi-conductor interno |
Compuesto extruído |
|
Material de aislamiento |
XLPE-TR |
|
Material del semi-conductor externo |
Compuesto extruído pelable |
|
Pantalla |
Cinta de cobre, helicoidal |
|
Cubierta exterior |
Compuesto Termoplástico Libre de Halógenos – Resist. UV |
|
Color de cubierta |
Negro – UV |
|
Libre de halógenos |
IEC 60754-1 |
|
Resistencia a Radiación Ultravioleta |
UL 2556 – Resistencia a los rayos solares |
|
Resistencia a aceites |
ICEA S-93-639 |
|
Toxicidad de los gases |
Baja Toxicidad IEC 60684-2 |
|
Corrosividad de los gases |
Baja pH Corrosividad IEC 60754-2 |
|
Densidad de los humos |
IEC 61034-2 |
|
No propagación de la llama |
IEC 60332-1-2; FT1 |
|
No propagador del incendio |
IEC 60332-3-24 Cat.C |
|
Temperatura máxima operación |
90°C |
|
Temperatura de sobrecarga de emergencia |
130°C |
|
Temperatura máxima del conductor en corto-circuito |
250°C |
Características eléctricas–3.6/6kV
|
Color de cubierta |
Negro – UV |
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
12,5kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
6,0kV |
|
Descarga Parcial Máxima |
10pC |
|
Tensión de Impulso |
60kV |
|
Nombre |
Sección (mm²) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Diám. sobre pantalla (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
240 |
18,0 |
23,7 |
25,4 |
28,6 |
1154 |
|
|
FREETOX NA2XSOH 3,6/6 kV 400 mm2 |
400 |
23,1 |
29,5 |
31,3 |
34,9 |
1734 |
|
FREETOX NA2XSOH 3,6/6 kV 500 mm2 |
500 |
26,2 |
33,1 |
34,8 |
38,7 |
2170 |
Características eléctricas–5kV
|
Color de cubierta |
Rojo – UV |
|
Libre de halógenos |
IEC 60754-1 |
|
Libre de plomo |
Si |
|
Nivel de Aislamento |
100% |
|
Rigidez dieléctrica mínima en CA (conductor-pantalla) |
18,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
18,0kV |
|
Descarga Parcial Máxima |
5pC |
|
Nombre |
Calibre (AWG) |
Calibre conductor (kcmil) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Diám. sobre pantalla (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
FREETOX NA2XSOH 5 kV 1/0 AWG |
1/0 |
|
8,6 |
14,2 |
17,2 |
23,2 |
619 |
|
FREETOX NA2XSOH 5 kV 2/0 AWG |
2/0 |
|
9,7 |
15,3 |
18,3 |
24,3 |
686 |
|
FREETOX NA2XSOH 5 kV 3/0 AWG |
3/0 |
|
10,9 |
16,5 |
19,5 |
25,5 |
766 |
|
FREETOX NA2XSOH 5 kV 4/0 AWG |
4/0 |
|
12,2 |
17,8 |
20,8 |
26,8 |
863 |
|
FREETOX NA2XSOH 5 kV 250 kcmil |
|
250 |
13,4 |
18,9 |
21,9 |
28 |
954 |
|
FREETOX NA2XSOH 5 kV 350 kcmil |
|
350 |
15,8 |
21,4 |
24,4 |
30,4 |
1157 |
Características eléctricas–8.7/15kV
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
30,5kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
15,0kV |
|
Descarga Parcial Máxima |
10pC |
|
Tensión de Impulso |
95kV |
|
Nombre |
Sección (mm²) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Diám. sobre pantalla (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
FREETOX NA2XSOH 8,7/15 kV 400 mm2 |
400 |
23,1 |
32,3 |
34,1 |
38 |
1925 |
Características eléctricas–15kV
|
Nivel de Aislamento |
100% |
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
35,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
35,0kV |
|
Descarga Parcial Máxima |
5pC |
|
Nombre |
Calibre conductor (kcmil) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Diám. sobre pantalla (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
FREETOX NA2XSOH 15 kV 350 kcmil |
350 |
15,8 |
25,4 |
27,2 |
31,5 |
1221 |
|
FREETOX NA2XSOH 15 kV 750 kcmil |
750 |
23,2 |
32,8 |
34,6 |
38,9 |
2002 |
Características eléctricas–12/20kV
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
42,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
20,8kV |
|
Descarga Parcial Máxima |
10pC |
|
Tensión de Impulso |
125kV |
|
Nombre |
Sección (mm²) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Diám. sobre pantalla (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
FREETOX NA2XSOH 12/20 kV 185 mm2 |
185 |
15,8 |
27,0 |
28,8 |
32,2 |
1241 |
|
FREETOX NA2XSOH 12/20 kV 240 mm2 |
240 |
18,0 |
29,3 |
31,0 |
34,6 |
1474 |
Esp. Nom. de Aislamiento IEC 60502-2
|
Nombre |
Sección (mm²) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Diám. sobre pantalla (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
FREETOX NA2XSOH 12/20 kV 240 mm2 |
240 |
18,0 |
30,5 |
32,2 |
35,8 |
1538 |
Características eléctricas–18/30kV
|
Color de cubierta |
Rojo – UV |
|
Rigidez dieléctrica mínima en CC (conductor-pantalla) |
63,0kV |
|
Tiempo Rigidez Dielectrica Vca al aislamiento |
5min. |
|
Tensión de Descarga Parcial |
31,1kV |
|
Descarga Parcial Máxima |
10pC |
|
Tensión de Impulso |
170kV |
|
Nombre |
Sección (mm²) |
Diam. Conductor (mm) |
Diám. sobre aislam. (mm) |
Diám. sobre pantalla (mm) |
Diám. sobre cubierta (mm) |
Peso aprox. (kg/km) |
|
FREETOX NA2XSOH 18/30 kV 50 mm2 |
50 |
7,9 |
23,6 |
25,3 |
28,5 |
823 |
|
FREETOX NA2XSOH 18/30 kV 240 mm2 |
240 |
18,0 |
33,7 |
35,4 |
39,3 |
1762 |
|
FREETOX NA2XSOH 18/30 kV 300 mm2 |
300 |
20,4 |
36,0 |
37,8 |
41,7 |
2027 |
|
FREETOX NA2XSOH 18/30 kV 400 mm2 |
400 |
23,1 |
38,7 |
40,5 |
44,6 |
2368 |
|
FREETOX NA2XSOH 18/30 kV 500 mm2 |
500 |
26,2 |
41,9 |
43,6 |
47,9 |
2821 |
|
FREETOX NA2XSOH 18/30 kV 630 mm2 |
630 |
29,7 |
45,4 |
47,1 |
51,8 |
3388 |
